المصاعد هي جزء أساسي من حياتنا اليومية، حيث تسهم في تسهيل حركتنا في المباني والمرافق العامة، ولضمان سلامة وكفاءة المصاعد، تم وضع مجموعة من المواصفات القياسية للمصاعد التي يجب أن تتوافق معها جميع المصاعد المستخدمة في المشاريع العامة والخاصة، وفي هذا المقال سنعرض أهم المعلومات عن المصاعد والمواصفات القياسية لها وأهم مكوناتها فتابعوا معنا.
المواصفات القياسية للمصاعد
المواصفات القياسية للمصاعد تتعلق بنظام المصاعد وتشمل العديد من الخصائص التقنية والتصميمية التي تضمن الأمان والكفاءة، وفيما يلي أهم المواصفات القياسية:
- نظام التحكم: يستخدم تقنية VVVF في التحكم بسرعة المصعد لضمان الأداء السلس والكفاءة في استهلاك الطاقة.
- سحب المصعد لأقرب دور عند انقطاع الكهرباء: يضمن هذا النظام سحب المصعد بشكل آمن إلى أقرب دور في حالة انقطاع التيار الكهربائي.
- نظام عدم الاستجابة لطلبات الأدوار عند تجاوز الحمولة 80%: يمنع المصعد من الرد على طلبات الأدوار في اتجاه الهبوط إذا وصلت حمولة المصعد إلى 80% من الحمولة القصوى المسموح بها.
- نظام الكرت الواحد للتحكم بعمليات المصعد (PCB 32 بت): يستخدم نظام الكرت للتحكم في عمليات المصعد ويتميز بتقنية 32 بت للأداء الفعال.
- آلة الجر المتزامنة المغناطيسية وعدم وجود التروس: تعمل المصاعد بواسطة آلة الجر المتزامنة المغناطيسية، مما يجعلها خالية من التروس ويزيد من الكفاءة ويقلل من الصيانة.
- توفير للطاقة الكهربائية: توفير للطاقة يصل إلى 30-40% مقارنة بالمصاعد التقليدية بفضل تقنية الجر المتزامنة.
- نظام التنبيه بالحمولة الزائدة: عندما تتجاوز الحمولة المسموح بها، تبقى الأبواب مفتوحة مع إصدار صوت تنبيه بالحمولة الزائدة.
- فتح الأبواب مع اقتراب المصعد من الهدف المطلوب: المواصفات القياسية للمصاعد الأبواب تبدأ بالفتح تلقائياً عندما يقترب المصعد من الهدف المطلوب دون التأثير على سلامة الركاب.
- نظام الاستجابة في حالات الحريق: في حالة حدوث حريق، يتجاهل المصعد جميع الطلبات ويتجه إلى الدور الأرضي وتفتح الأبواب تلقائياً.
- توزيع الطلبات على المصاعد: في حالة وجود مجموعة من المصاعد وإحداها خارج الخدمة، يتم توزيع الطلبات بشكل متساوي للحفاظ على خدمة العملاء.
- إعادة جدولة الوقوف: عندما يتوقف المصعد لفترة في موقع معين، يقوم النظام بإعادة جدولة الوقوف حسب الخطة المحددة مع العميل.
- التحكم الفردي: يمكن التحكم بكل مصعد على حدة إذا كان ضمن نظام متعدد المصاعد داخل المبنى دون التأثير على باقي المصاعد.
- جهاز تنظيم السرعة (الباراشوت): يستخدم لحماية المصعد من زيادة السرعة ويعمل كوسيلة إضافية للسلامة.
- فرامل واقفال كهروميكانيكية وجهاز حماية نهاية المشوار: تتوفر هذه الأنظمة لضمان الأمان ومنع الحوادث.
- ماصات زيتية وشعاع ضوئي: يتم استخدام ماصات زيتية للتصادم في الحفرة أسفل الكبينة وشعاع ضوئي يرتد عند اعتراضه بأي جسم، مما يزيد من السلامة.

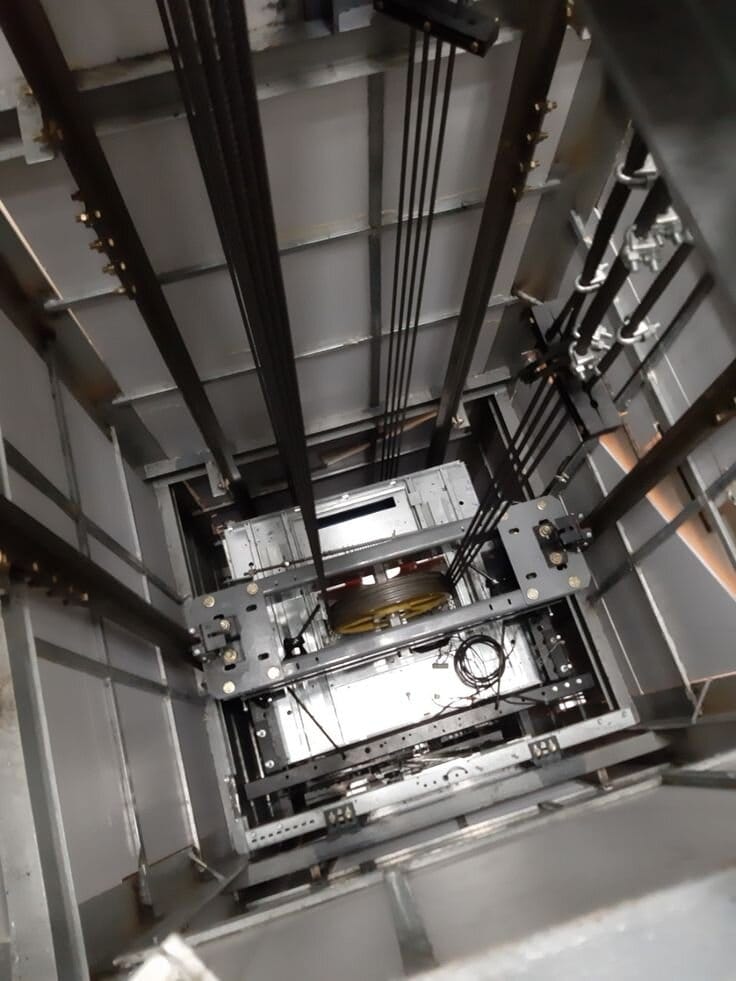

مواصفات بئر المصعد
بعد أن تعرفنا على المواصفات القياسية للمصاعد، يعتبر بئر المصعد يعد عنصراً حيوياً في نظام المصاعد، ولضمان السلامة والكفاءة في العمل، يجب أن تتوافر فيه مجموعة من المواصفات والمعايير وفيما يلي مواصفات بئر المصعد:
- مواد البئر: يجب أن يُنشأ بئر المصعد من أرضية وسقف قويين مصنوعين من مواد غير قابلة للاشتعال، لمنع انتشار الحريق والدخان، كما يجب أن تكون المواد المستخدمة في البئر مقاومة للحرارة والتآكل لتحمل الأحمال المختلفة.
- الأبواب والحواجز: يجب أن تُغطى فتحات العتب بأبواب لا يقل ارتفاعها عن 2 متر، كما لا يجب أن يزيد عرضها عن 0.05 متر عن المدخل للمصعد من الجانبين؛ لكي لا يكون الحاجز العلوي لباب العتبة حاجز للدخول إلى المصعد.
- تحمل الحمولة: يجب أن يتحمل بئر المصعد جميع الأحمال المتوقعة من الماكينة وحركة جهاز الأمان وفي حالات اصطدام المركبة بالمصدات.
- التهوية والإضاءة: يجب تزويد بئر المصعد بنظام تهوية مناسب مخصص للمصعد فقط، كما يجب توفير إضاءة دائمة بشدة 50 لوكس، وفي مناطق العمل و20 لوكس في المناطق غير المخصصة للعمل، مع توزيع مناسب لوحدات الإضاءة.
- الحماية من الحريق: يجب وجود حاجز بين المصاعد المختلفة لمنع اصطدام الأجزاء المتحركة، ويجب أن يكون هذا الحاجز مقاوماً للحريق، وفي حال استخدام أجهزة رش المياه لمكافحة الحريق، يجب أن تكون مفعلة فقط عندما يكون المصعد متوقفاً ويجب أن يُطفأ الإنارة ونظام الطاقة تلقائيًا عند تنشيط نظام إنذار الحريق.
- الاستخدام السليم: يُمنع استخدام بئر المصعد لغير أغراض المصعد ويجب السماح باستخدامه فقط بوجود المصعد، كما يمكن استخدام بئر المصعد لتركيب أجهزة التدفئة بشرط أن يكون نظام تحكم خارجي.
ما هي مكونات المصاعد؟
بعد أن تعرفنا على المواصفات القياسية للمصاعد ما هي مكونات المصاعد؟ يجب تصميم وتصنيع المصاعد ومكونات السلامة بحيث تلتزم بالمتطلبات الفنية الأساسية للمصاعد ومكونات السلامة لكل جزء من مكوناتها، كما يجب أيضًا أن تتوفر جميع المكونات لتلبية المتطلبات المحددة للمصاعد، وفيما يلي مكونات المصاعد:
- غرفة المصعد
- بئر المصعد
- وسائل التعليق ووسائل الدعم
- مراقبة التحميل بما في ذلك السرعة الزائدة
- الماكينات
- المحركات
- غرفة الماكينات
- غرفة الماكينات داخل بئر المصعد
- أجهزة التحكم
- أبواب المركبات والأبواب الطابقية
- فتح الأبواب في حالات الطوارئ
- حبال التعليق
- الكابلات
- اختبار الجهد العالي
- مقاومة العزل
- جهاز الأمان للمركبة وثقل الموازنة
- ثقل الموازنة
- مفاتيح التوقف النهائي والتوقف العادي عند نهاية المسار
- دلائل الحركة
- متطلبات الأمان الكهربائي
- التشغيل الاضطراري
- جهاز الإنذار
- منظم السرعة
- جهاز الأمان
- أقفال الأبواب الطابقية
- منظم السرعة
- دوائر السلامة التي تحتوي على المكونات الإلكترونية
- وسائل الحماية من السرعة الزائدة للمركبة أثناء الصعود
كم درجة في المصعد الكهربائي
كم درجة في المصعد الكهربائي؟ المصعد الكهربائي يتكون عادة من مقصورة أو قفص عمودي، حيث تدعم المقصورة ببنية متوازية الأضلاع تسمح بتوجيهها ودعمها أثناء الحركة، ويتم التوجيه عبر العناصر التالية:
الأجزاء الثابتة: تشمل موجهتان على طول مسار المقصورة وآخران على جانبيها، وتكون هذه الموجهات عادة بشكل الحرف T، وكانت تُستخدم في الماضي موجهات بشكل أنابيب دائرية بقطر 48 أو 50 مم، ولكن بسبب مشاكل الصدأ داخل الأنابيب، يُطلب في بعض الحالات استبدالها واستخدام موجهات جديدة، والمصاعد التقليدية التي تعمل بالكابل والمحرك تنزلق على طول الموجهات بزاوية لا تزيد عن 15 درجة، ويتم تثبيت فرامل المظلة على المقصورة ويُستخدم لوقف الحركة في حالات الطوارئ.
الأجزاء المتحركة: تتحرك هذه الأجزاء على الموجهات أثناء حركة المقصورة، ويتم تشحيمها بانتظام لتقليل الاحتكاك والضوضاء، وفي بعض الحالات يُمكن استبدال هذه الأجزاء بعجلات صغيرة (بقطر من 80 ملم إلى 200 ملم)، وذلك في المصاعد ذات السرعات العالية أو الأحمال الثقيلة.
مقايسة اسانسير
مقايسة اسانسير هي عملية قياس ومقارنة المواصفات القياسية للمصاعد وأداء المصاعد أو الأسانسيرات المختلفة، كما يُجرى هذا النوع من المقارنات لاختيار الأفضل والأكثر تناسبًا للاحتياجات الخاصة بمشروع معين أو مكان معين، كما يُفضل مقارنة الأسعار والمواصفات والتقنيات المستخدمة في المصاعد المختلفة قبل اتخاذ القرار النهائي بشأن الاسانسير الذي سيتم تركيبه.
يمثل الالتزام بـ المواصفات القياسية للمصاعد أمرًا بالغ الأهمية لضمان سلامة وجودة هذه الأنظمة في المباني والمنشآت وتحديد المعايير والمواصفات الفنية للمصاعد يسهم في توفير بيئة آمنة وموثوقة للمستخدمين، ويعزز من كفاءة النقل العمودي داخل المباني.
